一、总体概述

1.1研发背景

大型水电站的装机容量普遍都超过100MW，转子温度分布是影响发电机组安全运行的重要参数;但由于转子不断旋转，转子内部温度数据监测存在很大困难。传统的伏安法、pt100热电阻+无线数传方式，只能反映转子整体的平均温度，不能反映温度具体分布与热点状况。存在供电电源不稳定、传感器带电等问题，影响数据精度，不能准确反映发电机运行的安全状况。



1.2系统原理

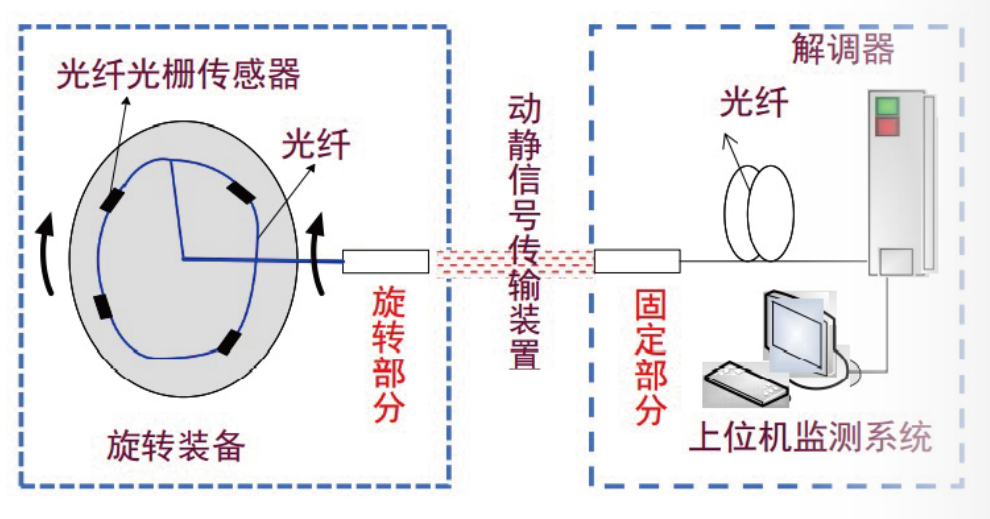

该系统结合当今最先进的光纤光栅感知技术和大型旋转设备信号转换技术，将发电机组转子励磁引线温度准确测量，并通过无线光转换装置传输到状态监测屏进行显示。

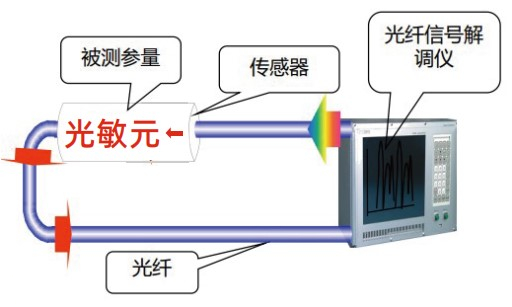

1.3光纤光栅温度传感原理

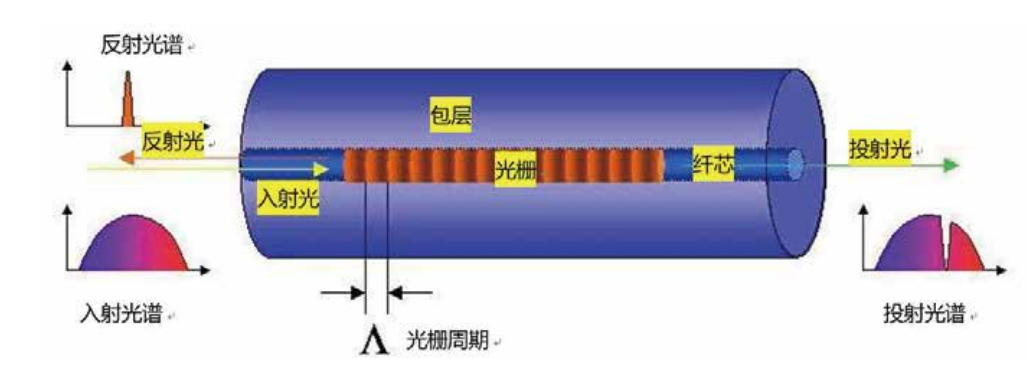

光纤光栅温度传感原理主要是利用光纤材料自然的光敏特性，沿纤芯轴向形成的一种折射率周期性分布的光栅区，随着测点温度的变化，光栅区的栅距也发生变化，反射光中心波长发生相应的变化，对反射光波长进行解调分析，反应测点的温度。



二、系统介绍

2.1系统特点

针对大型旋转设备，独有的核心专利技术，解决转子信号传输难题。







·本质安全，适合易燃、易爆场所

·光传输，抗电磁干扰，高精度，适合强电磁场区域

·尺寸小、重量轻，便于施工安装，易于组网

·光纤性能稳定、寿命长，适合长期安全监测

·测量精度高，能够准确反映待测结构表面真实温度

·能够对多种物理量进行同时测量，实现分布式组网

·动静信号装置，很好地解决了转子内部动态信号传输问题





2.2系统组成

·光纤光栅解调仪

·光纤传感温度监测软件

·光纤光栅温度传感器

·动静信号转换装置

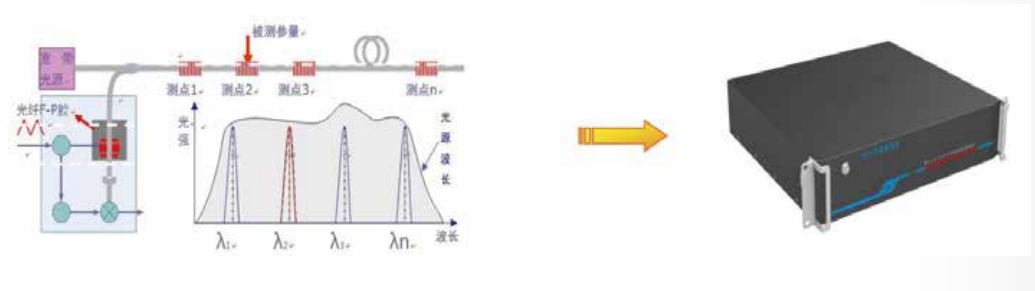

·光纤光栅解调仪

光纤传感温度监测软件具有强大的数据库，可以实现多种功能，包括温度趋势曲线、历史、温度曲线、统计报表、数据存储管理等（可根据用户需求进行开发）。

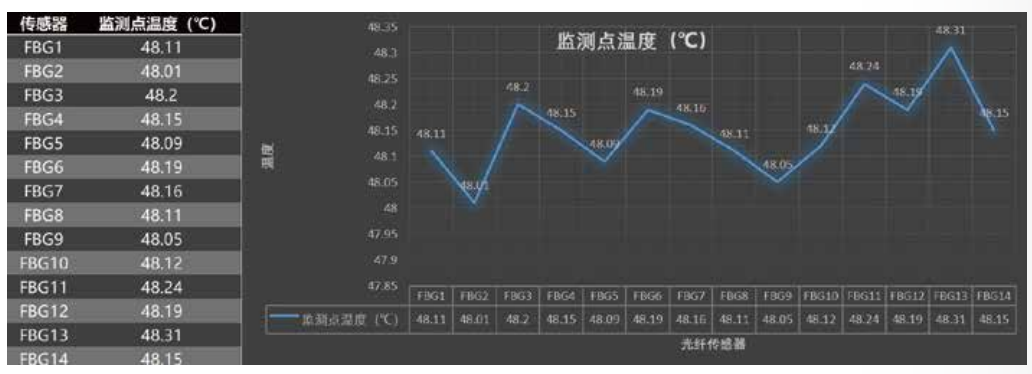

·光纤传感温度监测软件

它是光纤光栅传感的专业应用软件，强大的数据库，可以实现多种功能，包括温度趋势曲线、历史、温度曲线、统计报表、数据存储管理等（可根据用户需求进行开发）。



·光纤光栅温度传感器

采用耐高温、绝缘的特种材料作为封装基体（不同的运用场合具有不同的封装材料和形式）



·动静信号转换装置

采用无线光传输的信号转换技术，特别适用大型旋转设备的信号传输，不受强电磁干扰。

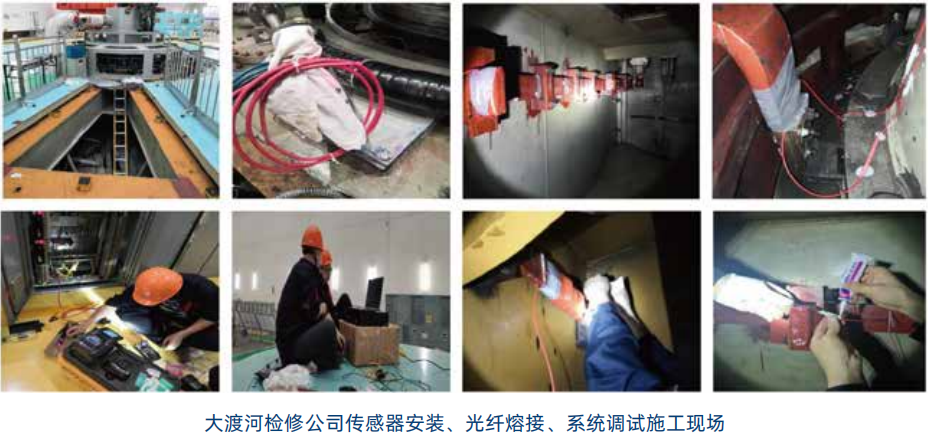

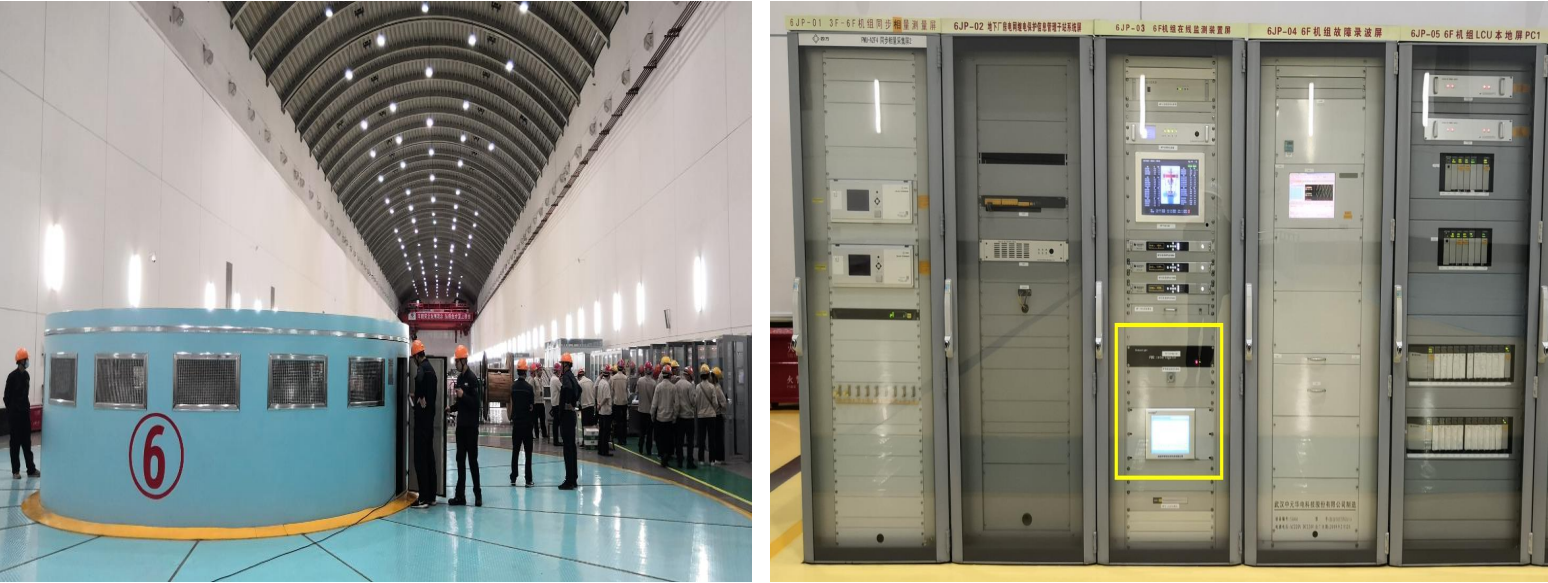

三、应用案例
