转子励磁引线光纤测温在线监测系统

应用背景

大型水电站的装机容量普遍都超过100MW，转子温度分布是影响发电机组安全运行的重要参数。由于转子不断旋转，转子内部温度数据监测存在很大困难。

系统简介及原理

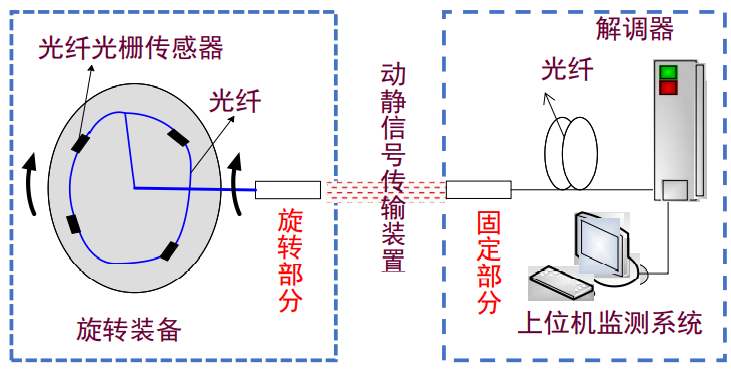

该系统结合当今最先进的光纤光栅感知技术和大型旋转设备信号转换技术，将发电机组转子励磁引线温度准确测量，并通过无线光转换装置传输到状态监测屏进行显示。

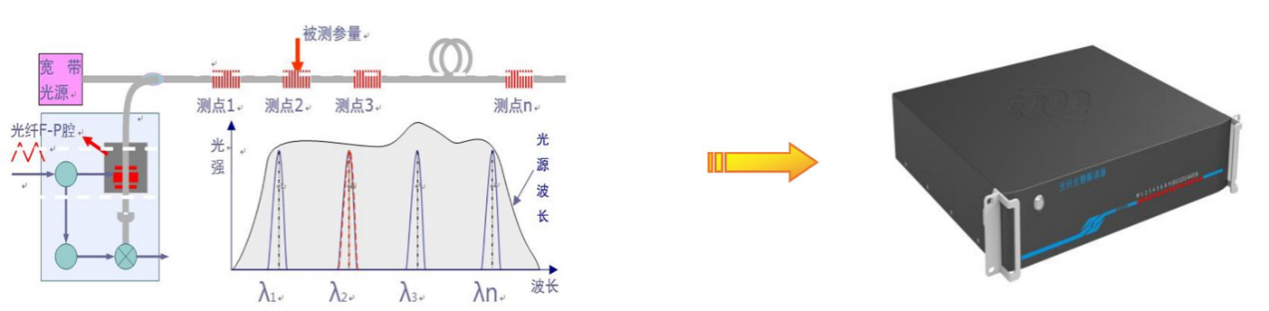

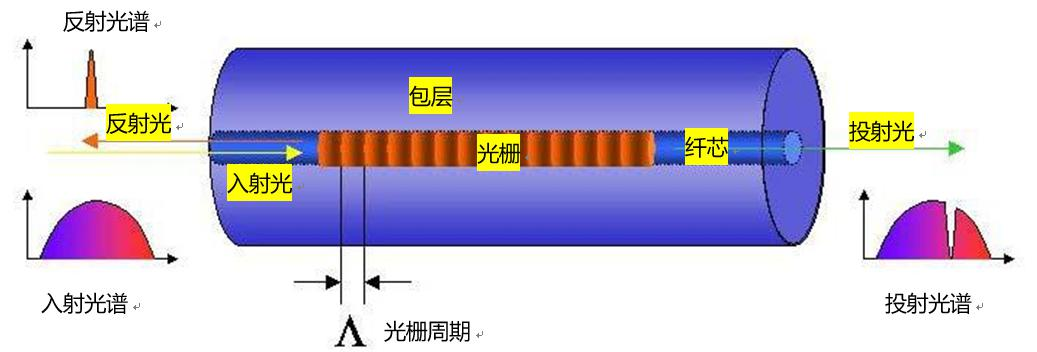

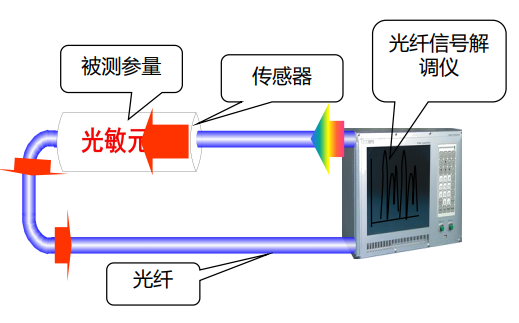

光纤光栅温度传感原理主要是利用光纤材料自然的光敏特性，沿纤芯轴向形成的一种折射率周期性分布的光栅区，随着测点温度的变化，光栅区的珊距也发生变化，反射光中心波长发生相应的变化，对反射光波长进行解调分析，可以反应测点的温度。

系统特点

针对大型旋转设备，独有的核心专利技术，解决转子信号传输难题

·本质安全，适用易燃、易爆场所

• 光传输，抗电磁干扰，高精度，适合强电磁场区域

• 尺寸小，重量轻，便于施工安装、易于组网

• 光纤性能稳定，寿命长，适合长期安全监测

• 测量精度高，能够准确反映待测结构表面真实温度

• 能够对多种物理量进行同时测量，实现分布式组网

• 动静信号装置，很好地解决了转子内部动态信号传输问题

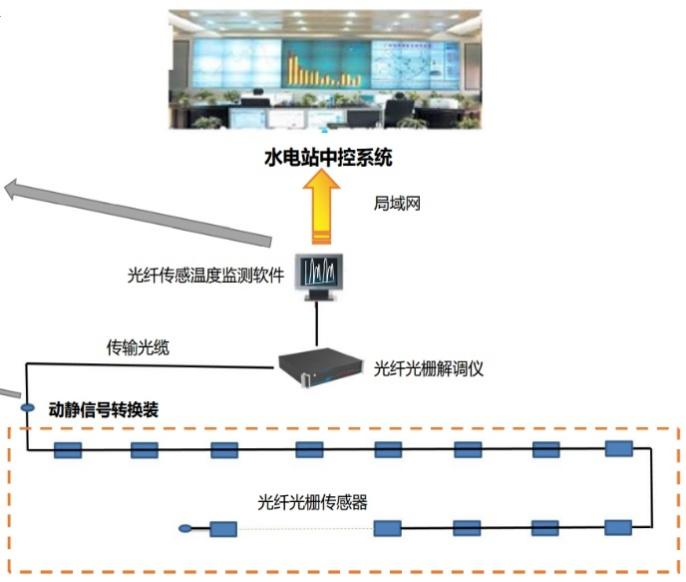

系统组成

主要包含： ·光纤光栅传感器

·动静信号转换装置  ·光纤光栅解调仪

·光纤传感温度监测软件

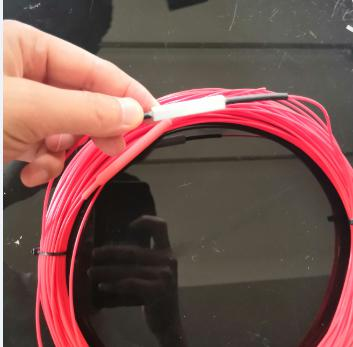

·光纤光栅温度传感器

采用耐高温、绝缘的特种材料作为封装基体（不同的运用场合具有不同的封装材料和形式）

·光纤光栅解调仪光纤传感温度监测软件具有强大的数据库，可以实现多种功能，包括温度趋势曲线、历史、温度曲线、统计报表、数据存储管理等(可根据用户需求进行开发)。

·光纤传感温度监测软件 它是光纤光栅传感的专业应用软件，强大的数据库，可以实现多种功能，包括温度趋势曲线、历史、温度曲线、统计报表、数据存储管理等（可根据用户需求进行开发）。

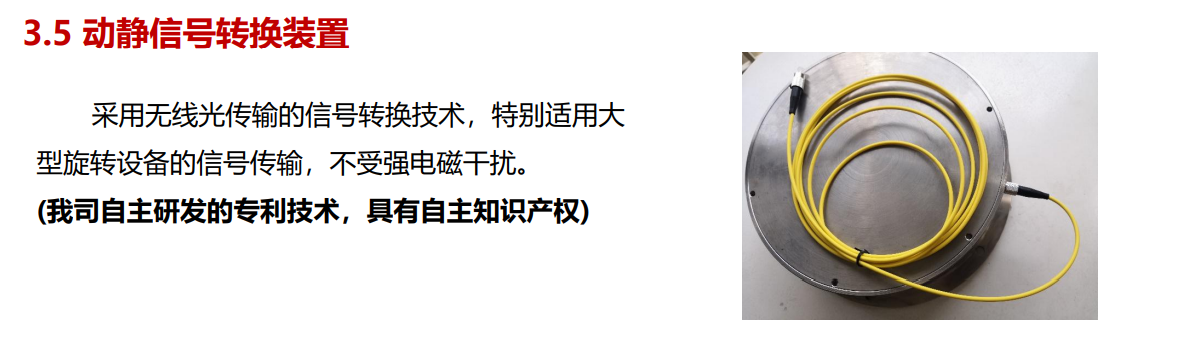

·动静信号转换装置

实例展示

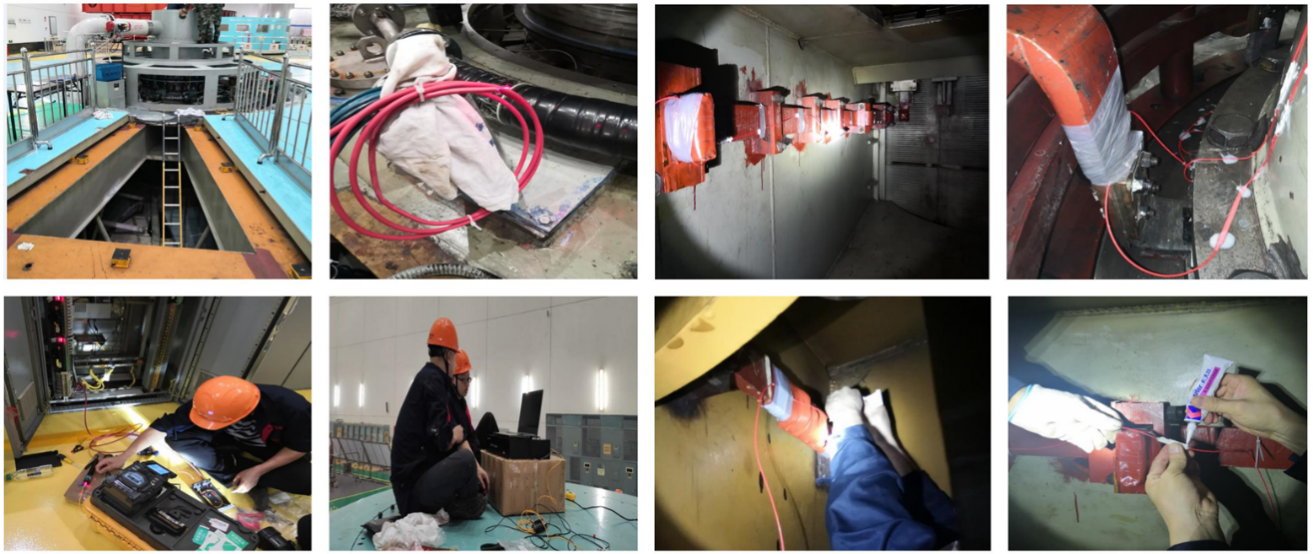

检修公司传感器安装、光纤熔接、系统调试施工现场

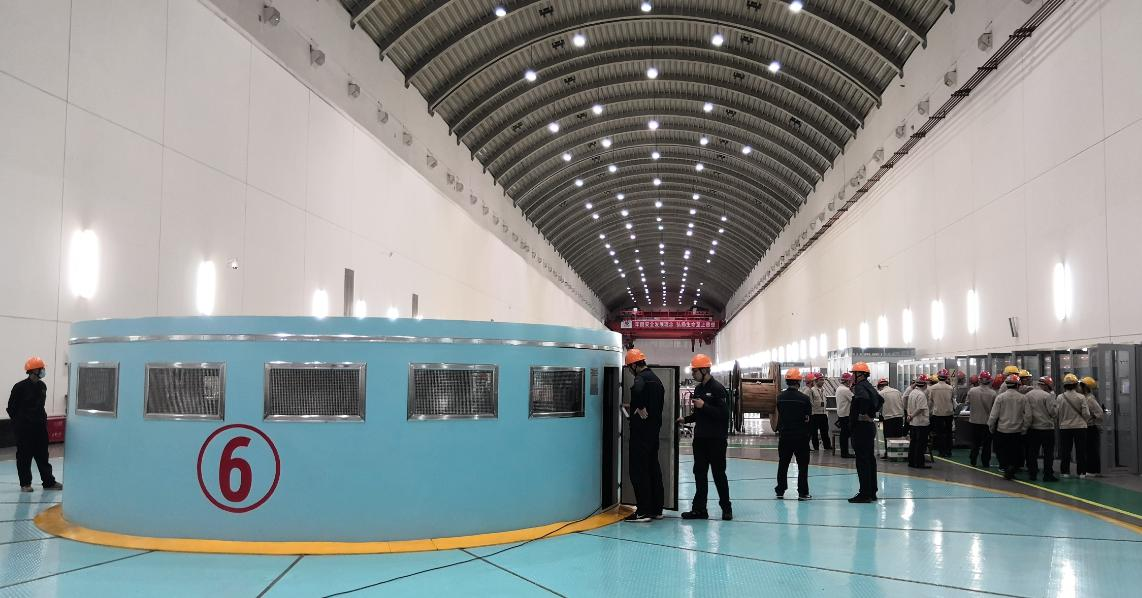

现场转机调试

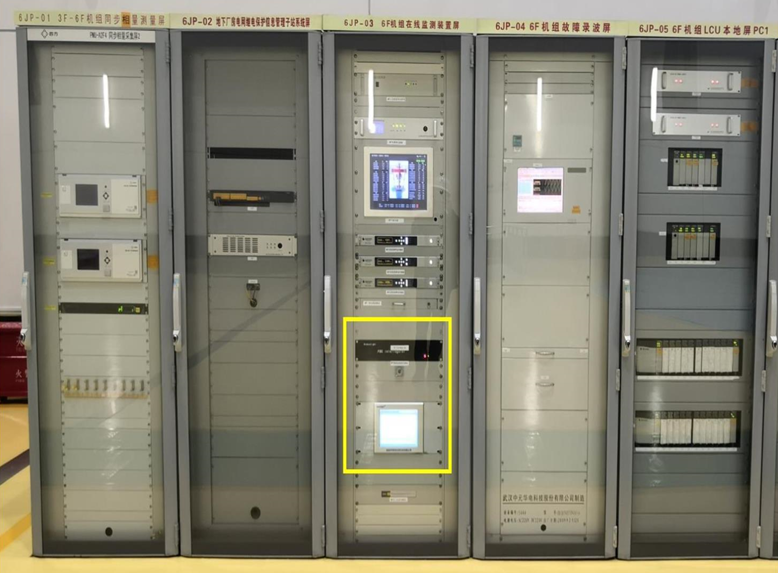

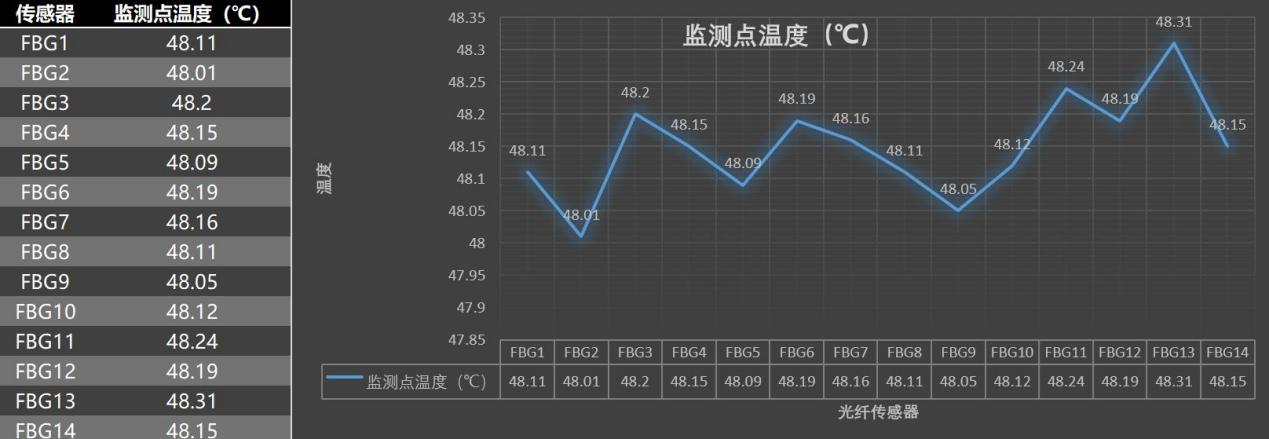

转子测温系统状态监测屏
