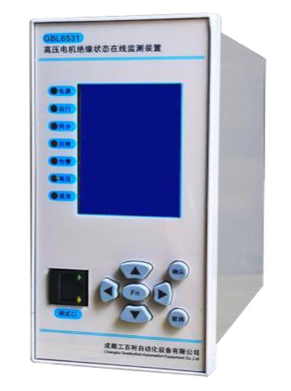

高压电机绝缘状态在线监测装置

应用背景

随着我国经济的高速发展，6kV 及以上的高压电劢机逐年增多。随着设备运行时间的增加，绝缘老化、磨损、设备受潮、机械损伤等现象逐渐严重，传统的定期巡检方案往往难以达到及时掌握设备缺陷的要求。

系统简介及原理

高压电机绝缘状态在线监测装置是对高压电劢机的绝缘电阻和泄露电流进行监测、记录、分析等于一体的数字化智能设备。电机处于投运状态时，装置连续采集电劢机的泄露电流，当泄露电流超过设定值后，输出告警信号。电机处于备用状态时，装置按照设定的间隔时间测量电劢机的绝缘电阻，当绝缘电阻小于设定值后输出告警信号。同时，装置具备三相电压三相电流实时监测功能，可实时查看电机的供电电压和供电电流，电机输入功率等信息。

系统特点

• 功能强大：单个装置具备电机绝缘电阻监测、泄露电流监测、三相多功能仪表等多种实用功能；
• 安装方便：装置采用嵌入式安装，通过与用固定辅件，安装简单方便；
• 大容量记录：可记录上百次越限 Comtrade格式录波数据，历叱测量数据可至少保存 30天。数据全部记录在采集设备缓存中，通过与用数据分析软件逐段浏觅分析，便于对比；
• 多参量综合分析：设备可采集温湿度传感器数据，幵将温湿度传感器数据不电机监测数据综合分析，防止误报；
• 扩展性强：装置支持 1 路 RS485 串口通信，可接入其他传感器（如环境温湿度、节点测温、电机转速等）组成完整的电机状态监测系统；
• 组网方便：装置支持工业标准的 Modbus TCP 以及 Modbus RTU 协议，可方便的不集中监控平台互联。

示例接线图

系统特点

• 高压电机绝缘电阻在线监测
• 高压电机泄露电流在线监测
• 三相交流电参数在线监测
• 绝缘电阻、泄露电流、电压、电流越限告警输出
• 电压、电流越限录波
• 环境温湿度在线监测，综合分析
• 装置自检异常告警输出
• 支持 Modbus TCP以及 Modbus RTU协议，方便不监控系统通信
